GH3030 - 不锈钢_镍基合金_哈氏合金_高温合金-超级不锈钢-双相钢-沉淀硬化钢等—

产品介绍

GH3030镍基合金

GH3030固溶强化型高温合金是早期发展的80Ni-20Cr固溶强化型高温合金，化学成分简单，在800℃以下具有满意的热强性和高的塑性，并具有良好的抗氧化、热疲劳、冷冲压和焊接工艺性能。合金经固溶处理后为单相奥氏体，使用过程中组织稳定。

主要产品是冷轧薄板，也可以供应棒材、环件、丝材和管材等变形产品。主要用于800℃以下工作的涡轮发动机燃烧室部件和在1100℃以下要求抗氧化但承受载荷很小的其他高温部件。^[1]GH3030具有较强热加工及冷加工性能，用于制作各种化工设备及配套配件。

1.1、材料牌号

GH3030（GH30）

1.2、相近牌号

ЗИ435、XH78T（俄罗斯）。

1.3、材料的技术标准

GJB 1952-1994《航空用高温合金冷轧薄板规范》

GJB 2297-1995《航空用高温合金冷拔（轧）无缝管规范》

GJB 2611-1996《航空用高温合金冷拉棒材规范》

GJB 2612-1996《航空用高温合金冷拉丝材规范》

GJB 3020-1997《航空用高温合金环坯规范》

GJB 3317-1998《航空用高温合金热轧板规范》

GJB 3318-1998《航空用高温合金冷轧带材规范》

GJB 3165-1998《航空承力件用高温合金热轧和锻制棒材规范》

GJB 3167-1998《冷镦用高温合金冷拉丝材规范》

GB/T 15062-1994 《一般用高温合金管》

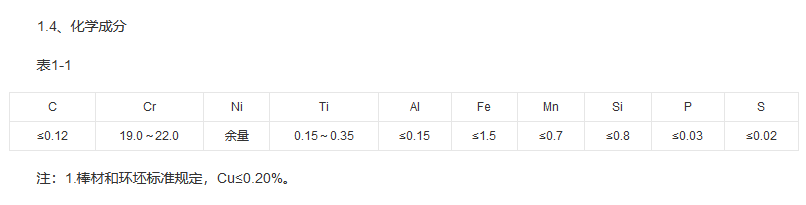

注：1.棒材和环坯标准规定，Cu≤0.20%。

2.热轧板、冷轧板、冷轧带、管材、丝材和冷镦用冷拉丝材标准规定，Fe≤1.00%,P≤0.015%,S≤0.010%,Pb≤0.001%,Cu≤0.007%。

1.5、热处理制度

固溶温度为980～1020℃,冷却方式对热轧板、冷轧薄板和环坯匀为空冷，冷镦用丝材和冷拉棒材为水冷或空冷，管材为水冷。

1.6、品种规格与供应状态

可生产各种规格的变形产品，棒材和环坯不经热处理交货；热轧板和冷轧薄板及管材经固溶和酸洗后供应；焊丝于冷拉状态、固溶和酸洗状态或半硬态成盘状交货；冷镦用丝材于固溶、酸洗状态成盘状或直条状、固溶直条状磨光或冷拉状态交货；管材于固溶、酸洗状态交货；冷拉棒以退火、退火加酸洗、退火加磨光或冷拉状态交货。

1.7、熔炼与铸造工艺

电弧炉熔炼或电弧炉熔炼加电渣重熔或真空电弧重熔，非真空感应炉加电渣熔或真空电弧炉重熔或真空双联工艺。

1.8、应用概况与特殊要求

该合金已在航空发动机上经过了长期使用考验，主要用于燃烧室和加力燃烧室零部件以及机匣安装边等零部件。


金相组织结构

该合金在1000摄氏度固溶处理后为单相奥氏体组织，间有少量TiC和Ti(CN)。

工艺性能

1、该合金具有良好的可锻性能，锻造加热温度1180℃，终锻900℃。

2、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。

3、热处理后，零件表面氧化皮可用吹砂或酸洗方法清除。

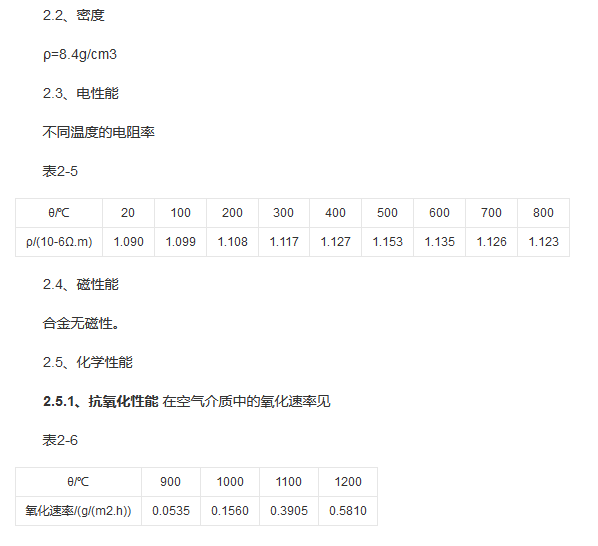

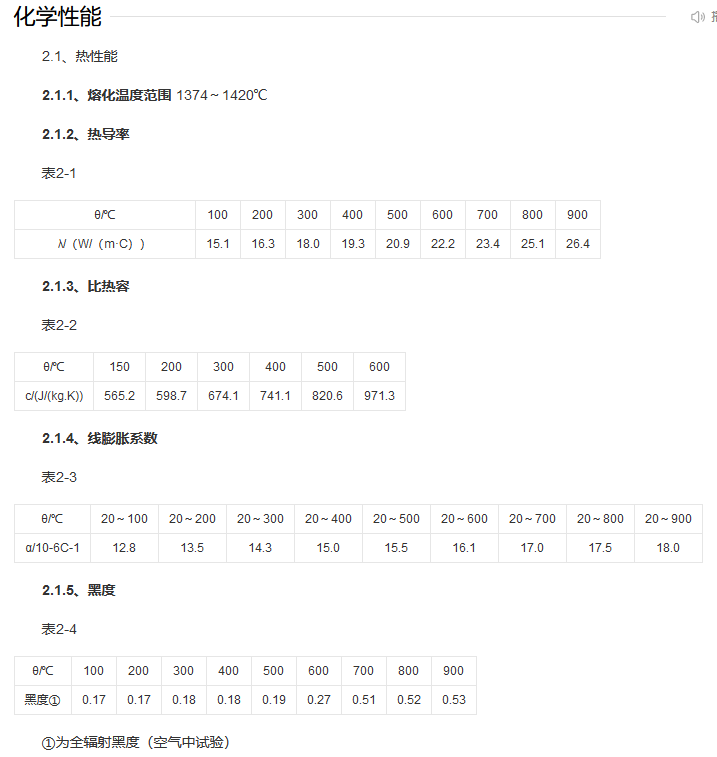

化学成分

执行标准

GB /T 14994-2008; GB /T 14995-2010 ; GB /T 14996-2010

产品参数

加工形态


现货钢厂


高温合金主要牌号有：

GH90、GH1131、GH1140、GH131、GH188、GH2026、GH2132、GH2136、GH2747、GH2901、GH2901、GH30、GH3007、GH3030、GH3044、GH3128、GH3304、GH3308、GH3536、GH3600、GH3625、GH4049、GH4080A、GH4090、GH4099、GH4141、GH4145、GH4169、GH4738、GH5188、GH5605、GH5K、GH600、GH605、GH625、GH738、GH747、GH80A、GH901……

欢迎咨询，快速报价请拨打：180 2119 8208 陈经理登蔚特种钢，您身边的钢材专家！

应用案例

高温合金

18021198208
